REVOビッグシューターコンパクト改造②！クラッチ箇所他





２月２４日（火）　２２:００

　～　自宅　～



『　アブガルシア ・ ビッグシューターコンパクト　』


『　改造②　』

『　調子にのってしまった　』

とはこういう事を言うんだろう。

遡る事、去年の１１月

自身初となるリールの分解を

成功させた。


『　私にだってできる　』


という気持ちが出て来てしまい

更なる領域を目指してみたくなったのだ。

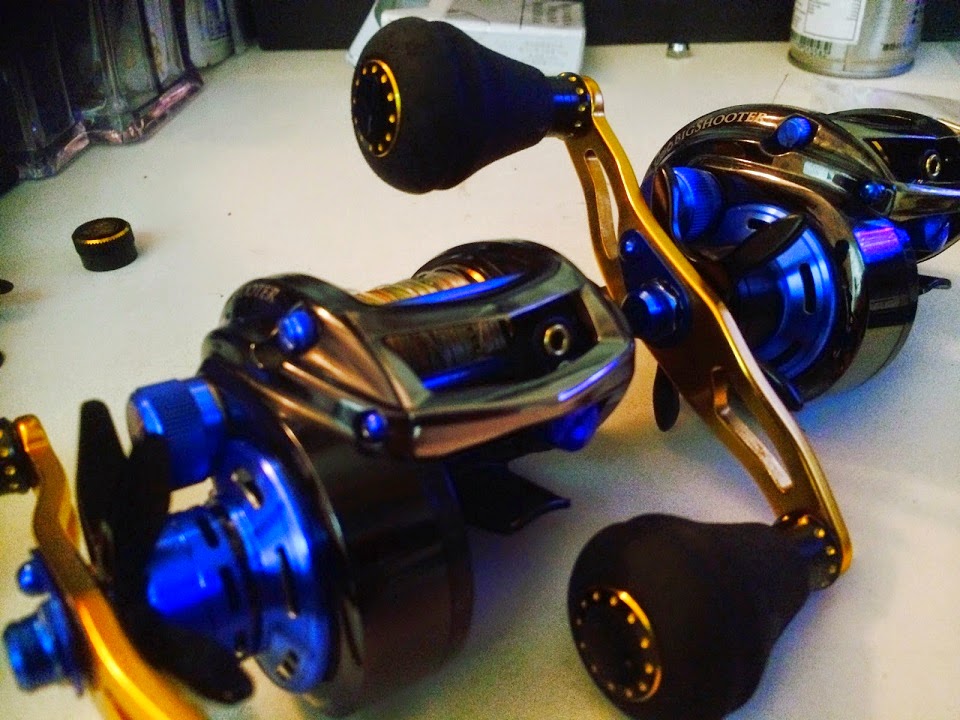

左（これからＴＲＹ）　×　右（前回改造分）　



追加発注した

ヘッジホッグスタジオ製の数々の改造部品。



コンプリートキット（サファイアブルー）青の導き。





クラッチ　（ブルーシャイン）



スタードラグ　（ブルーブラック）



そして、ごちゃごちゃした

玉手箱を開け道具達を取り出す。





ヘッジホッグの専用道具にピンセットを取り出し

準備を終えて、一服する。


『　さて、開始するか　』


何だか、２回目なので余裕が漂って

どっしりと腰を落ち着かせた自分が

此処に座って居るのが分かった。


**********************************************************

~　基本的な簡単な作業　~



ハンドルを外し、スタードラグも外す。





スプリングワッシャー（黄色矢印）の①＆②の箇所に



入っていて双方共に

‘くの字’ に角度が付いているので



向きに注意しなければならない。



そして、銀の丸ごと引き抜く。



カバーを開けて、



黄色矢印の方へスプールを引っ張り出す。



細かい所も外しておく。



メカニカルブレーキのキャップを外して



中の部品を取り出す。



蓋の内側の黒いギヤと金具と



リール面方向の黒いギヤ。



全て向きがあるので注意が必要だ。





 **********************************************************



~　外部カバー取り外し　~





外側の赤矢印の所ら辺にあるネジ２個所を外して



黄色矢印の内側のネジを外す。



何のネジがか分からなくならないよう



念の為、附箋を張ってその上に置くことにした。



前回の通りに手を動かし続ける。



見慣れた景色に、恐怖心は無い。





*　前回も記述した通り　



蓋は必ずハンドル側を上に向けて開けよう　*



 **********************************************************



そして、先ずは簡単な棒から交換する。



黄色矢印のＣ型ワッシャーをペンチで挟んで外して



赤矢印のバネを抜く。





すかさず、青色棒を入れて戻す。







バネを奥まで入れて、Ｃ型ワッシャーを填め込み戻す。



 **********************************************************



次いで、内部ギヤ関連取り外し



この様に摘まんで、



黄色矢印の方に上に抜き上げるのだが



この時にバネ２個がぽろっとこぼれ落ちる



可能性が高いので注意が必要だ。





こぼれて落ちても直ぐに取り付けれる。



全く問題ないので落ち着いていこう。



更に、



赤色矢印の部品もくっ付いている訳ではないので



万一の事を考え



じっくりと形状を覚えるなり



写真を撮るなりしてから抜きあげよう。





メインギヤはこのままで



そっと静かに慎重に息を殺して



『　スーーーーー　』　と持ち上げ



形を崩さないように　



そのまま　『　そーーーーー　』　と



倒れない所に置いてこう。



 **********************************************************



次はフロントカバーを外す作業だ。





両脇の黄色矢印２ヶ所のネジを外して



引っ張るだけで簡単に取れる。





念のため、ネジが無くならないように



判りやすい様に置いておく。



（ネジは２個のみで、真ん中は違うネジ）

**********************************************************

~　レベルワインド箇所　~



レベルワインドの棒とカバーを外さなければならない。



外すためには、



この雪だるまの形状の白い箇所を外す事になる。





Ｃ型ワッシャーを外す為に



赤色矢印箇所に小さなマイナスドライバーなどを当て



黄色矢印の方に押し出せばいい。





取り出すと、Ｃ型　→　ワッシャー　→　雪だるま



の順に入っているので、順番通りに並べて置いておこう。




 上段の銀色の棒は直ぐ取れる。

しかし




 レベルワインドカバー＆レベルワインドを

そのまま外そうとしてもつっかえて取れないので



先ずは



黄色矢印のレベルワインドキャップを取っておこう。



マイナスドライバでレベルワインドキャップを外しておく。

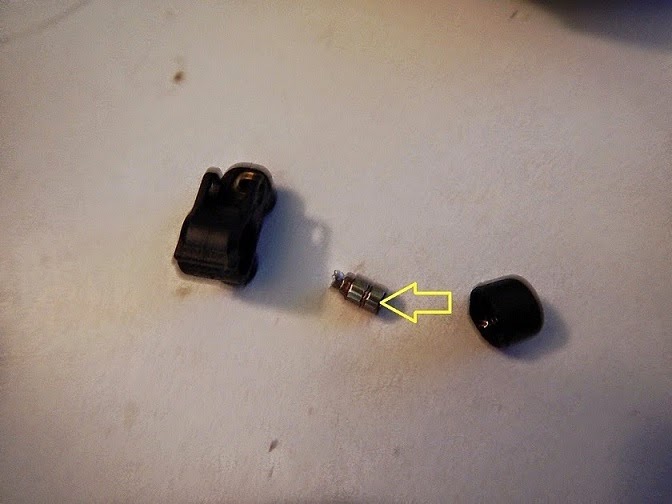

キャップを外すと内部に写真中央の金属部品が



入っており、黄色矢印箇所に小さなワッシャーが



あるので注意しよう。





そして、抜いてみると



『　。。。。。。！？　』



この前と何かが違う。。。



『　棒が簡単に抜けない。。。　』



何度も引っ張ってみるが抜けない。





『　あ！！！　』





ギアの所(黄色矢印箇所）に



ピンが填め込まれている！！！





これを抜くとすんなりと取れた。



ということは、前のヤツはどうなっているんだ？？



『　まあ、いいか。。。　』





青色ジェラルミンカバーに付け替える。







**********************************************************



~　クラッチ箇所の交換　~





黄色矢印箇所のネジを外す。



ネジを外して





このプラスチックの白い角棒を引き抜く。





上からクラッチを止めるネジ　→　角棒　→　クラッチ





この黄色矢印の所に注意！！



両側にグリスでくっついてるだけで



取れやすいので、触れないようにしよう。





クラッチを青に変え、角棒を戻しネジを締める。



*　この時、クラッチはきっておいた方が角棒が



入れやすいと書いてあった。*



**********************************************************



全ての物品を戻していく作業。





流石にこの頃から青色が際立つ。



雪だるま→ワッシャー→Ｃ型を戻す。





レベルワインドキャップを閉めて





 フロントカバーを付ける。



メインギアセットをそのまま戻す。





前回命名した、白い４点セットを戻す。





青い上ネジを締め





下ネジも締める。



もうグリスで手がべちょべちょなどとは言ってられない。



完成が近くなり、全く気になっていなかった。





スプールを戻してサイドカバーを戻す。





サイドプレートを外して



青に変える。



今回のプレートはボンドを付けないと駄目そうな程



填め込んでもゆるゆるしている。







メカニカルブレーキキャップを青色に変える。





スプリングワッシャーを戻す。







ブルースタードラグに付け替える。



ハンドル　→　リテ―ナー　→　ビス　→　ナット　



の順にもどして行くと





『　こうなった　』









 青が目に沁みる

青が輝く

 ブルー　×　ブルー

 青

ジェラルミンクラッチ

ジェラルミンブルー









 『　やはり、青は最高の色だ。。。　』



『　かなり、気に入ってしまった。。。　』



『　更に、青いハンドルが来ればもう言う事無しだ　』





自分の腕も自信も上がっている。



一個目よりも、格段に作業スピードが早くなり



内部形状が把握できている。



この改造が完璧に出来てしまったので



暫く



自己陶酔に陥いってしまって、痺れていた。
